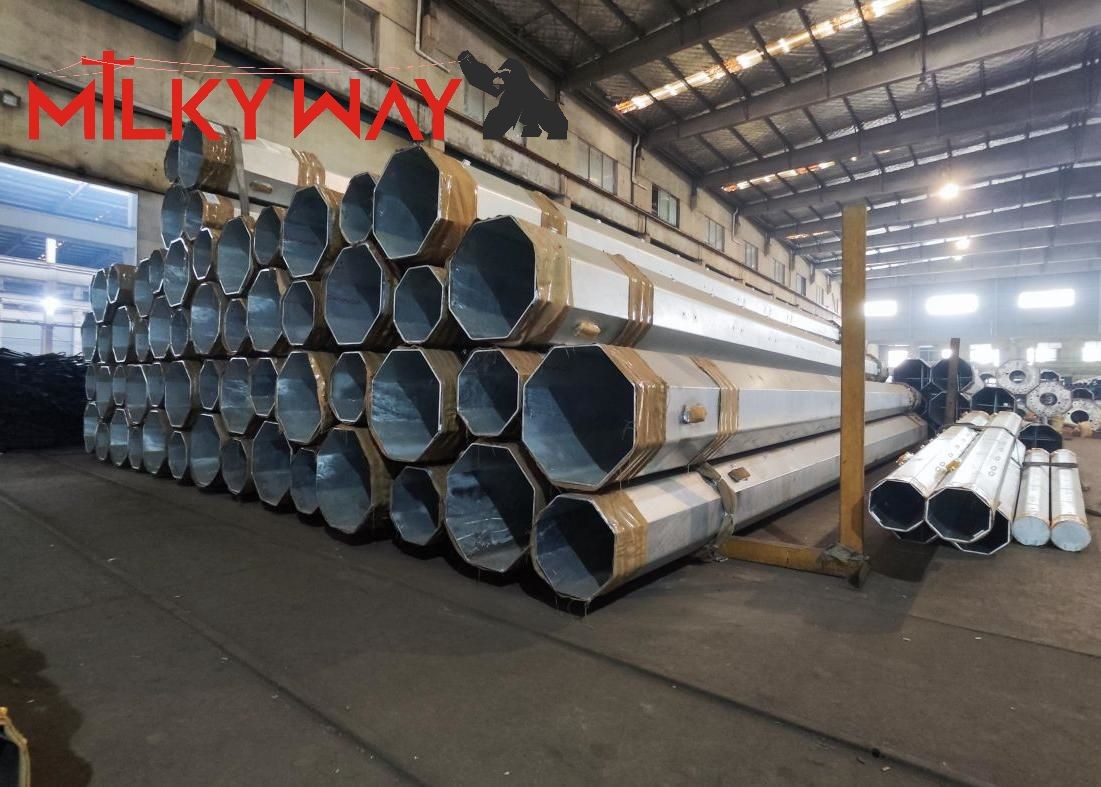

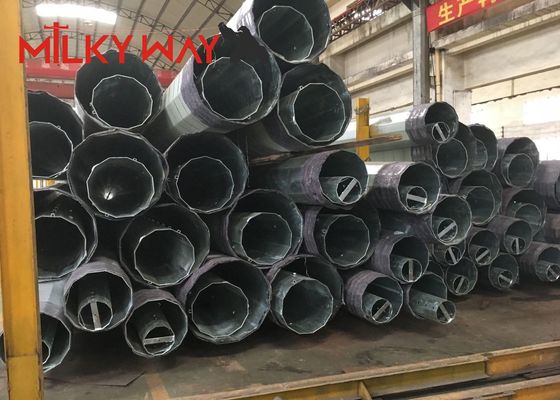

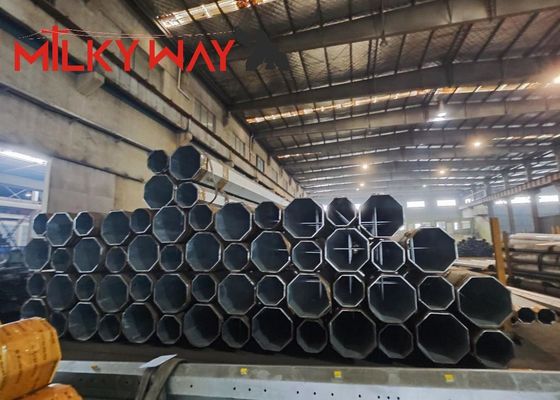

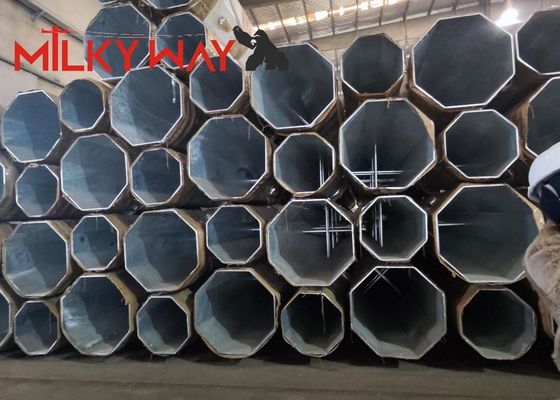

36 m gegalvaniseerd staal monopoletoren voor mobiele netwerken 24 kN belasting

Geschikt voor

Communicatie distributie

Vorm

Conoïde, Multi-pyramidaal, Kolomvormig, Veelhoekig of Conisch

Materiaal

Meestal Q345B/A572, minimale vloeigrens >=345n/mm2
Q235B/A36, minimale vloeigrens >=235n/mm2
Evenals warmgewalste spoel van Q460, ASTM573 GR65, GR50, SS400,
SS490, tot ST52-

Tolerantie van de afmeting

+- 2%

Vermogen

10 KV ~ 550 KV

Veiligheidsfactor

Veiligheidsfactor voor het geleiden van wind: 8
Veiligheidsfactor voor aarding: 8

Ontwerpbelasting in Kg

300~ 1000 Kg toegepast op 50cm vanaf de paal

Markeringen

Naamplaatje door middel van klinknagel of lijm, graveren, embossen volgens de eisen van de klant

Oppervlaktebehandeling

Thermisch verzinkt Volgens ASTM A 123,
kleur polyester poeder of een andere standaard vereist door de klant

Verbinding van palen

Invoegmodus, interne flensmodus, face-to-face verbindingsmodus

Ontwerp van de paal

Tegen aardbeving van 8 graden

Windsnelheid

160 Km/uur . 30 m /s

Minimale vloeigrens

355 mpa

Minimale treksterkte

490 mpa

Maximale treksterkte

620 mpa

Standaard

ISO 9001

Lengte per sectie

Binnen 14m eenmaal gevormd zonder slipverbinding

Lassen

We hebben de foutentest doorstaan. Intern en extern dubbel lassen maakt
het lassen mooi van vorm
Lasstandaard: AWS (American Welding Society) D 1.1

Dikte

1 mm tot 30 mm

Productieproces

Grondstof test → Snijden → Vormen of buigen →
Lassen (longitudinaal) → Afmetingen controleren → Flenslassen
→ Gaten boren → Kalibratie → Ontbramen → Verzinken of
poedercoaten, schilderen → Herkalibratie → Draad → Verpakkingen

Verpakkingen

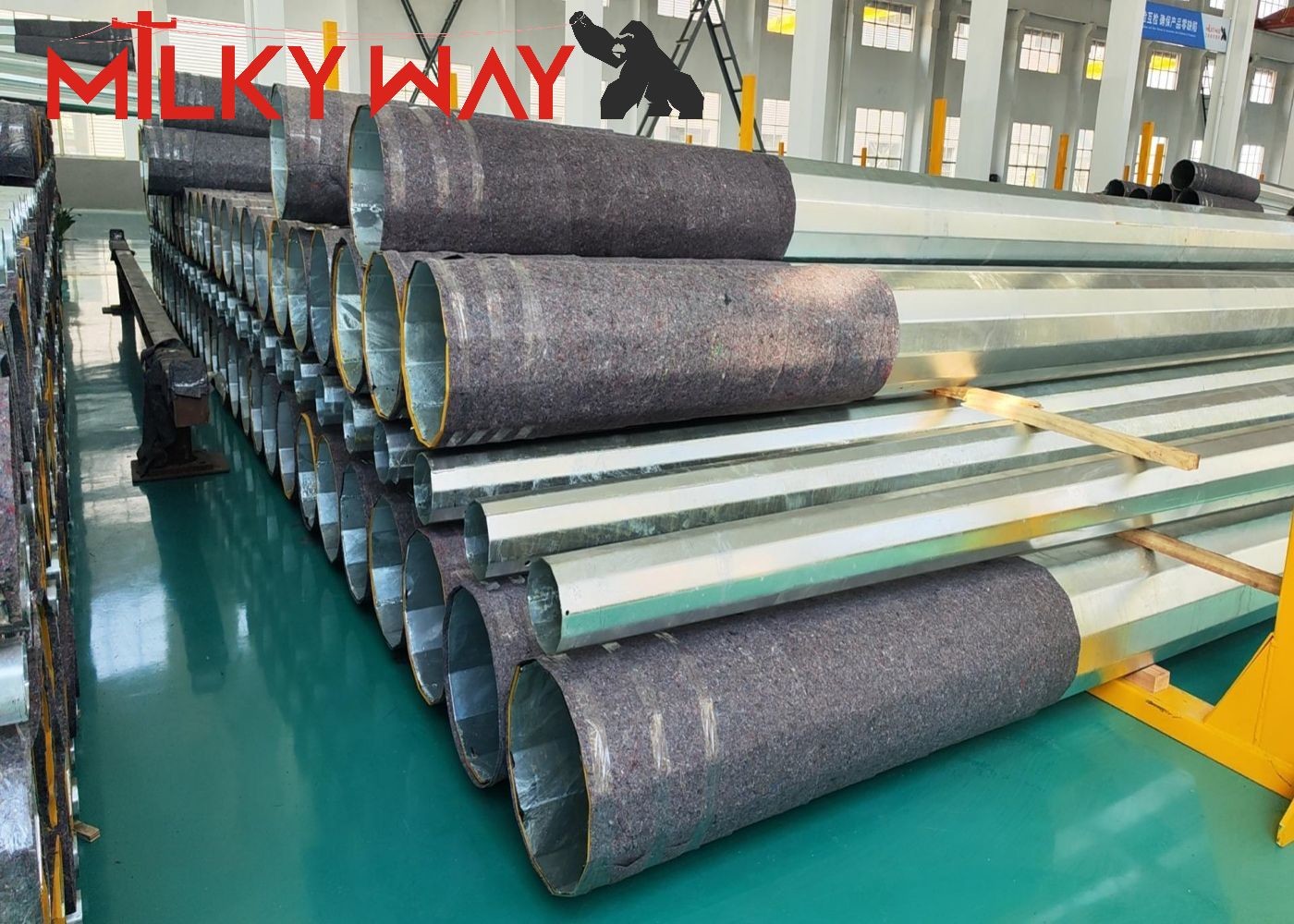

Onze palen worden normaal bedekt met mat of strobalen aan de boven- en onderkant,
maar kunnen ook worden aangepast aan de eisen van de klant, elke 40HC of OT kan
laden hoeveel stuks zal worden berekend op basis van de werkelijke specificaties en gegevens van de klant
 Beschrijving:
