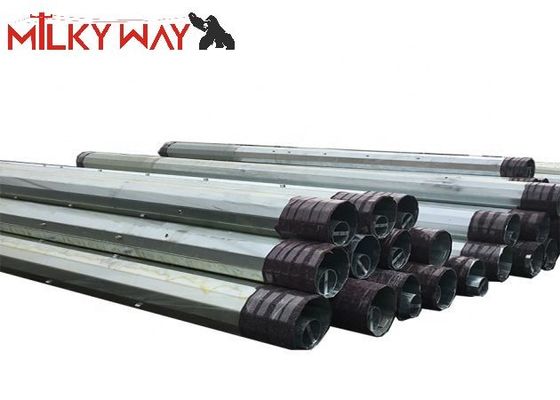

40ft 3KN 4mm Dikte Metalen nutspalen Q345 Materiaal gegalvaniseerd stalen paal
Milky Way produceert een verscheidenheid aan palen voor de nutsindustrie.en hoogte voldoen aan de eisen voor de toepassing van de toren. Verankerde en/of rechtstreekse ingebedde stijlen beschikbaar.
Algemene aantekeningen:
Voor alle palen beschikbare tekeningen van de fabrikant
De polen kunnen worden aangepast aan elke configuratie.
Transmissie- en distributiearmen beschikbaar voor alle vereisten
Er zijn nog meer overschotten in het proces om te worden gecatalogiseerd en aan deze lijst toegevoegd.
Bel ons om je overtollige stalen palen te verkopen.
Er zijn 30 extra elliptieke palen met dikke asplaat beschikbaar voor krappe gebieden, vooral achter trottoirs.
Technisch gegevensblad ((F=5KN)
| Afmeting |
10 m |
11 m |
11.8m |
13 m |
14 m |
16 m |
18 m |
| DI(mm) |
180 |
180 |
180 |
180 |
180 |
180 |
180 |
| D2 ((mm) |
360 |
380 |
400 |
400 |
410 |
445 |
475 |
| T(mm) |
3 |
3 |
3 |
3 |
3.5 |
3.75 |
3.75 |
| h(m) |
1.6 |
1.8 |
1.9 |
2.1 |
2.3 |
2.6 |
3 |
Type verbinding
1. Type gewricht
2. Flanktyp
Standaard accessoire
-Bovenste bord.
-Basisplaat.
- Onderste strook.
- Standaard gat.
- De trap beklimmen.
- Ankerbout.
- Bitumenbescherming
- Geverfde markeringen
- Afneembare ladder.
Beschikbare stichtingsvormen
Direct inbedden
Ankerbout/basisplaat
Vibratorische stalen caisson
Beschikbare afwerkingen
Gelast volgens ASTM A123
Verf over gegalvaniseerd, verf over zwart staal
Poedercoating
Standaard kenmerken van in de grond gemonteerde en in de basis gemonteerde platen
In de grond gemonteerd:
12zijdige staafas
met een breedte van niet meer dan 15 mm
Montageopeningen (indien vereist volgens uw specificatie)
Identificatieplaat
M12 aardpunt 250 mm boven de nominale grondlijn
M24-noot 250 mm boven de nominale grondlijn (om het tillen te ondersteunen)
Aanvullende corrosiebescherming in de grond 200 mm boven tot 400 mm onder de nominale grondlijn
met een breedte van niet meer dan 50 mm
Warm gegalvaniseerde afwerking
Op de basisplaat gemonteerd:
12-zijdige poolas (40kN tot 80kN)
16zijdige poolas (100kN & 120kN)
met een breedte van niet meer dan 15 mm
Montageopeningen (indien vereist volgens uw specificatie)
Identificatieplaat
M12 aardpunt 250 mm boven de poolbasis
Twee ophefstukken op de basisplaat
van de soort gebruikt voor de vervaardiging van elektrische voertuigen, met een vermogen van niet meer dan 300 W
Warm gegalvaniseerde afwerking

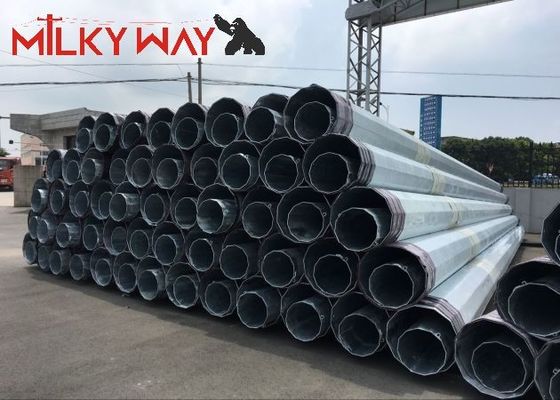

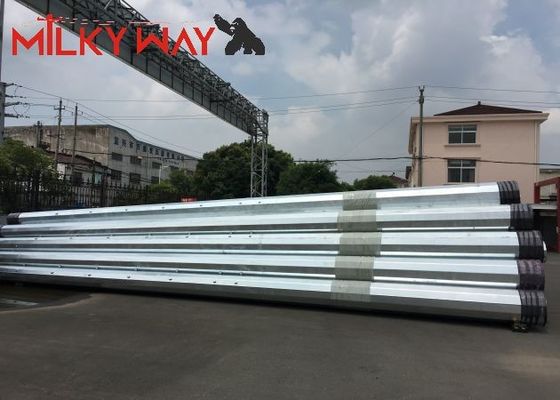

Producten galerij
De informatie om te vragen of te kopen
- Staalstaafhoogte en kracht
- Tipe en lengte van de kruisarm, plaats van de installatie in de stalen paal
- De methode om de kruisarm te bevestigen (gebruik een boortje om te verbinden of gebruik een of twee sjablonen om te lassen in de stalen paal om de kruisarm te installeren)
- Veiligheidsfactor van de stalen paal
-Windsnelheid.
- Tipe klimtrap
- Doelhaven
-Anders.

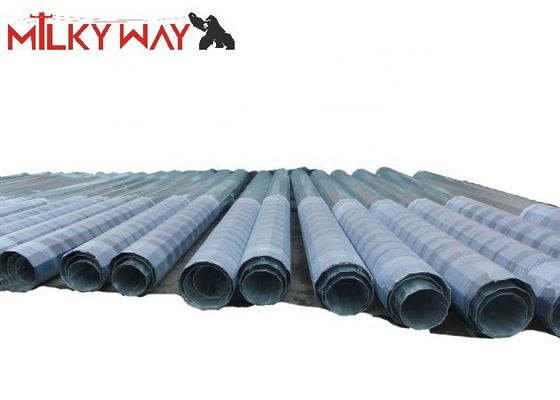

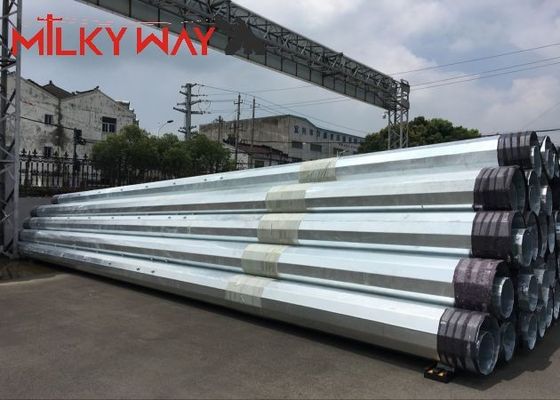

Meer foto's:
Maatschappelijke Inleiding:
Jiangsu Milky Way Steel Poles, opgericht in 1991, is gevestigd in Wuxi, in het oosten van China, in de buurt van een van de grootste zeehavens van China, de haven van Shanghai.
Onze onderneming heeft 24 jaar ervaring met de productie van de stalen palen, waaronder de transmissie-energiepal, straatverlichtingspal, hoge mastpal enzovoort.
Sinds 1991 exporteren wij naar overzeese landen en onze producten zijn geleverd naar meer dan 70 landen en gebieden, waaronder Amerika, Australië, Rusland, Duitsland, Spanje, de Filipijnen, Maleisië,Afrika, enzovoort..
We zijn leverancier van veel grote projecten in veel landen, zoals de straatverlichting van de Dubai Tower, de hoge mast van de Olympische Winterspelen in Sochi, enzovoort.
