Klasse Twee 40FT de Elektromacht Pool 5mm van het Hoogtestaal Dikte voor 69KV de Toepassing van de Transmissiedistributie
de polen van de metaalmacht
,elektrisch nutspolen
Klasse Twee 40FT Staal Elektromacht Pool 5mm Dikte voor 69KV de Lijn van de Transmissiedistributie
Opties:
• De machtsdistributie Pool is beschikbaar in diverse lengte, diameters en gatenregelingen.
• Multisided of Verminderd om variaties.
• Het de dekkingsvoltage van Pool van de Machtsdistributie tussen 10-220KV.
• De machtsdistributie Pool omvat: opschortingspool, vlekpool en hoekpool in verschillende vormen.
• Standaardcorrosiebescherming: hete onderdompeling het galvaniseren (hierboven en in-grond)
• De extra in-grondbescherming is beschikbaar voor speciale omstandigheden (grondvoorwaarde). Bijvoorbeeld: Epoxydeklaag.
• Pre-boort voor verwijderbare veiligheidsstappen is beschikbaar.
• Dwars beschikbare wapens.

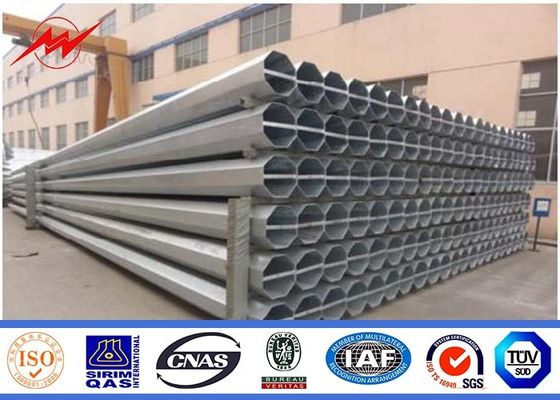

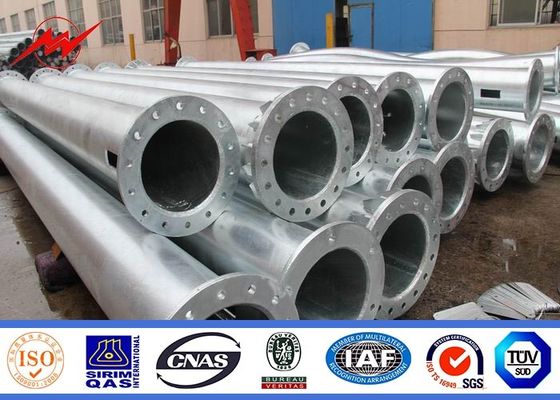

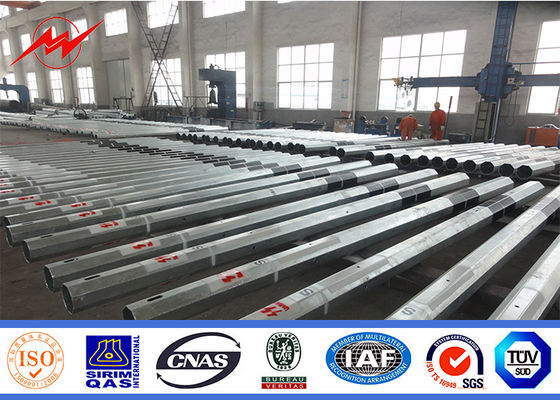

Workshopbeeld
Pool-Type
Technisch Gegevensblad (F=10KN)
| Afmeting | 10m | 11m | 11.8m | 13m | 14m | 16m | 18m |
| Di (mm) | 180 | 180 | 180 | 180 | 180 | 180 | 180 |
| D2 (mm) | 360 | 380 | 400 | 400 | 410 | 445 | 475 |
| T (mm) | 3 | 3 | 3 | 3 | 3.5 | 3.75 | 3.75 |
| h (m) | 1.6 | 1.8 | 1.9 | 2.1 | 2.3 | 2.6 | 3 |
Meer details en lading, voelen vrij om me te roepen.
Beschikbare Stichtingstypes
Directe Embedment
Ankerbout/Grondplaat
Trillingsstaalcaisson
Beschikbaar eindigt
Gegalvaniseerd per ASTM A123
Verf over gegalvaniseerd, verf over zwart staal
Poederdeklaag
Standaardeigenschappen van opgezette in-grond en grondplaat
Opgezette in-grond:
12-opgeruimd poolschacht
Gelast hoogste GLB
Opzettende gaten (aan uw specificatie indien nodig)
Identificatieplaat
M12 aardepunt 250mm boven de nominale grondlijn
M24 noot 250mm boven de nominale grondlijn (om het opheffen bij te staan)
Extra bescherming van de in-grondcorrosie 200mm hierboven aan 400mm onder de nominale grondlijn
Anti-gootsteenriemen
De hete gegalvaniseerde onderdompeling eindigt
Opgezette Grondplaat:
12-opgeruimd poolschacht (40kN aan 80kN)
16-opgeruimd poolschacht (100kN & 120kN)
Gelast hoogste GLB
Opzettende gaten (aan uw specificatie indien nodig)
Identificatieplaat
M12 aardepunt 250mm boven de poolbasis
Twee opheffende hoekplaten op de grondplaat
Ankerbouten, malplaatjes, noten & wasmachines
De hete gegalvaniseerde onderdompeling eindigt
De informatie aan onderzoek of aankoop
- De hoogte en de kracht van de staalpool
- Dwarswapentype en lengte, de positie om in de staalpool te installeren
- De methode om het dwarswapen (gebruiksbout om malplaatje te verbinden of te gebruiken één of twee in de staalpool te lassen om het dwarswapen te installeren) te bevestigen
- Veiligheidsfactor van de staalpool
- Windsnelheid
- Type van het beklimmen van sport
- Bestemmingshaven
- Andere.

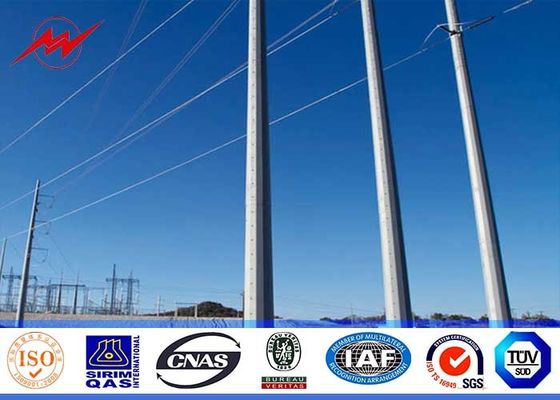

Pool-Toepassing:
Transmissie
Distributie
De Structuur van het staalhulpkantoor
Pool-Voordeel:
De machtsdistributie Polen wordt vereist vooral op bevolkte gebieden waar deze polen omdat zij minder ruimte dan roostertorens vereisen goed worden gekeurd en visueel aanvaardbaarder zijn. Het wegen van het staal gemaakt de polen tot van de Machtsdistributie is ongeveer 50-70% minder dan de vergelijkbare houten structuren, de staalpolen gemakkelijker en minder duur zijn te behandelen en te installeren.
